Spindel min-1

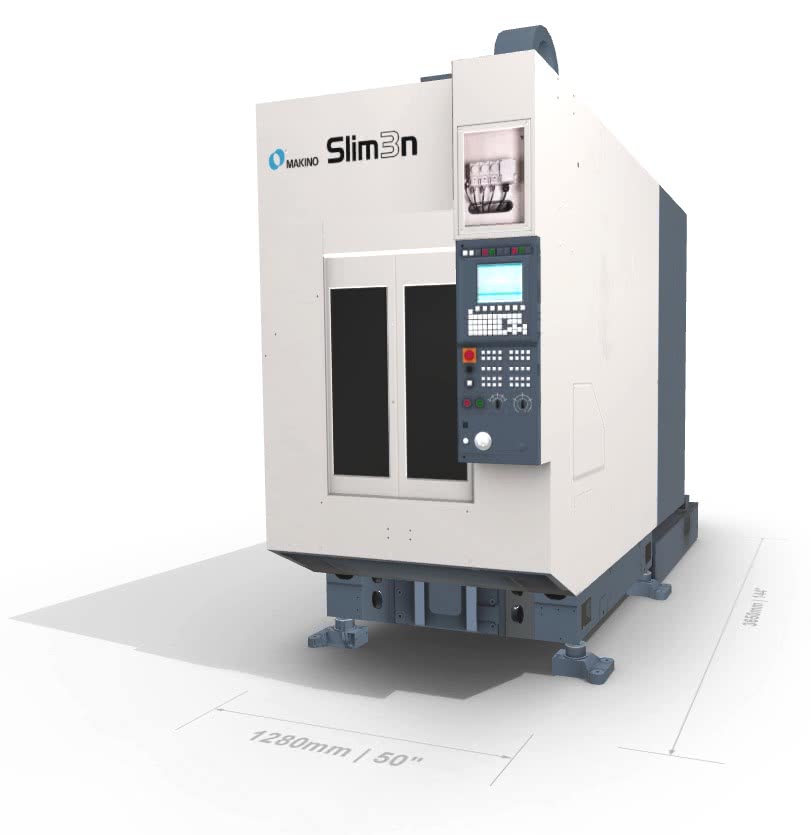

Slim3n verwendet ein festes Tischdesign, um dem Kunden Flexibilität bei der Konstruktion von Vorrichtungen zu bieten, um die Anforderungen an einen größeren Bauraum, ein höheres Gewicht der Vorrichtung und eine einfache Schnittstelle zu erfüllen, die eine breite Palette von Bearbeitungsanwendungen ermöglicht. Finite-Elemente-Analyse (FEA)-Techniken wurden eingesetzt, um die strukturelle Steifigkeit und Torsionssteifigkeit für ultimative Leistung und konsistente Ergebnisse zu optimieren. Die strukturelle Konfiguration der Maschine basiert auf einer geschlossenen Rahmenkonstruktion mit einem Paar langer Stützsäulen, die eine hervorragende strukturelle Steifigkeit gewährleisten.
Die führende Rolle von Makino in der Spindeltechnologie ist weltweit bekannt. Spindelsteifigkeit, höhere Drehzahlen, konstante Vorspannung, Auswuchten in mehreren Ebenen, minimale Vibrationen und geringeres thermisches Wachstum sind Schlüsselthemen, bei denen Makino durch die Kunst der Spindelherstellung mittels innovativer Konstruktion und Fertigung Pionierarbeit geleistet hat. Die Slim3n ist mit zwei Spindelspezifikationen erhältlich: 16.000 U/min und 8.000 U/min, um den unterschiedlichen Bearbeitungsanwendungen im Großserienmaschinenbau gerecht zu werden.
The standard 26 tool ATC magazine provides smooth, fast indexing to support high speed machining application. Designed with an armless, direct tool pick for increased performance, it also has an integral door design adding benefits of no separate actuators making it more reliable.
Das standardmäßige ATC-Magazin mit 26 Werkzeugen sorgt für eine reibungslose, schnelle Indexierung zur Unterstützung von Hochgeschwindigkeitsbearbeitungsanwendungen. Es wurde mit einer armlosen, direkten Werkzeugaufnahme für eine höhere Leistung entwickelt und verfügt außerdem über eine integrierte Türkonstruktion, die den Vorteil hat, dass keine separaten Aktuatoren erforderlich sind, was die Zuverlässigkeit erhöht.
Der Palettenwechsler erleichtert das Rüsten auf einer Palette und die gleichzeitige Bearbeitung auf der anderen Palette, um die Rüstzeit zu verkürzen.
Spindel min-1
16,000 (optional 8,000)
Spindelkegel
HSK - A50
Eilgang
50,000 mm/min
Fräs-Vorschubgeschwindigkeit
1 - 20,000 mm/min
Maximales Werkstück
975 x 500 x 580 mm
Maximale Nutzlast
400 kg
ATC-Kapazität
26
